    法蘭式塑料管轉子流量計

    發布時間：2021-09-10 ??? 瀏覽次數：
    法蘭式塑料管轉子流量計

           ZH-LZS-F型法蘭式塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點?？蓮V泛應用于化工、環保、食品等工業部門。
           塑料管轉子流量計的連接方式可分為：插接（焊接）式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種，本產品介紹法蘭連接式塑料管轉子流量計的技術參數。

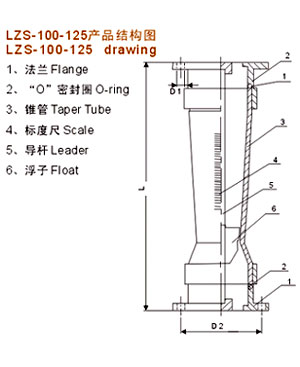

    一、法蘭式塑料管轉子流量計產品結構圖

    二、LZS-F法蘭式塑料管轉子流量計標準型號、流量范圍及結構尺寸說明

    型號 公稱通徑DN 測量范圍 精度 允許被測介質                尺寸 適用管道
    長管型 短管型 溫度℃ 壓力MPa 長管型 短管型
    L
    高    		 D1
    螺栓    		 D2
    中心    		 D3
    外徑    		 L
    高    		 D1
    螺栓    		 D2
    中心    		 D3
    外徑
    LZS-15F 15 10~100L/h
    16~160L/h
    25~250L/h
    40~400L/h
    60~600L/h    		 5~50L/h
    10~100L/h
    16~160L/h
    25~250L/h
    40~400L/h
    60~600L/h
    100~1000L/h     		 ±
    4％    		 0~60 ≤
    0.6    		 320 14 65 95 241 14 65 95 15
    470
    LZS-20F 15 10~100L/h
    16~160L/h
    25~250L/h
    40~400L/h
    60~600L/h    		 5~50L/h
    10~100L/h
    16~160L/h
    25~250L/h
    40~400L/h
    60~600L/h
    100~1000L/h     		 320 16 75 105 241 16 75 105 20
    470
    LZS-25F 25 100~1000L/h
    160~1600L/h
    250~2500L/h    		 100~1000L/h
    160~1600L/h
    250~2500L/h     		 432 16 85 115 281 16 85 115 25
    470
    LZS-32F 32   0.4~4 m3/h
    0.6~6 m3/h    		         355 18 100 140
    LZS-40F 40 0.4~4m3/h
    0.6~6m3/h
    1~10m3/h    		   570 18 110 150 500 18 110 150 40
    LZS-50F 50 0.4~4m3/h
    0.6~6m3/h
    1~10m3/h
    1.6~16m3/h（有導桿）    		 0.4~4m3/h
    0.6~6m3/h
    1~10m3/h
    1.6~16m3/h     		 520 18 125 165 430 18 125 165 50
    570
    LZS-65F 65   2.5~16m3/h
    5~25m3/h
    8~40m3/h
    12~60m3/h    		         530 18 145 185 65
    LZS-80F 80   2.5~16m3/h
    5~25m3/h
    8~40m3/h
    12~60m3/h    		         540 18 160 200 80
    LZS-100F 100 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 550 18 180 215 510 18 180 215 100
    540 18 180
    LZS-125F 125 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 550 18 210 250 510 18 210 250 125
    LZS-150F 150 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 14~90m3/h
    18~120m3/h
    20~150m3/h
    25~180m3/h
    25~200m3/h    		 560 22 240 280 510 22 240 280 150
    LZS-200F 200 20~200m3/h
    25~250m3/h
    30~300m3/h
    40~400m3/h    		   830 22 295 340         200
    LZS-250F 250 20~200m3/h
    25~250m3/h
    30~300m3/h
    40~400m3/h    		   830 22 350 395         250
    LZS-300F 300 20~200m3/h
    25~250m3/h
    30~300m3/h
    40~400m3/h    		   830 22 400 445         300
    備注 長管無導桿（16m³以上均有導桿） 短管有導桿
    “F”表示法蘭連接（本公司可提供美標、日標法蘭連接）
     “F4”表示導桿防腐襯四氟

    LZS-塑料管轉子流量計零部件材料說明：錐管為AS，接管（法蘭）螺帽、上下止檔、浮子為ABS 導桿：不銹鋼或者不銹鋼襯四氟
    LZS-C    長管型 LZS-D短管型
